产品个性
PRODUCT CHARACTERISTICS

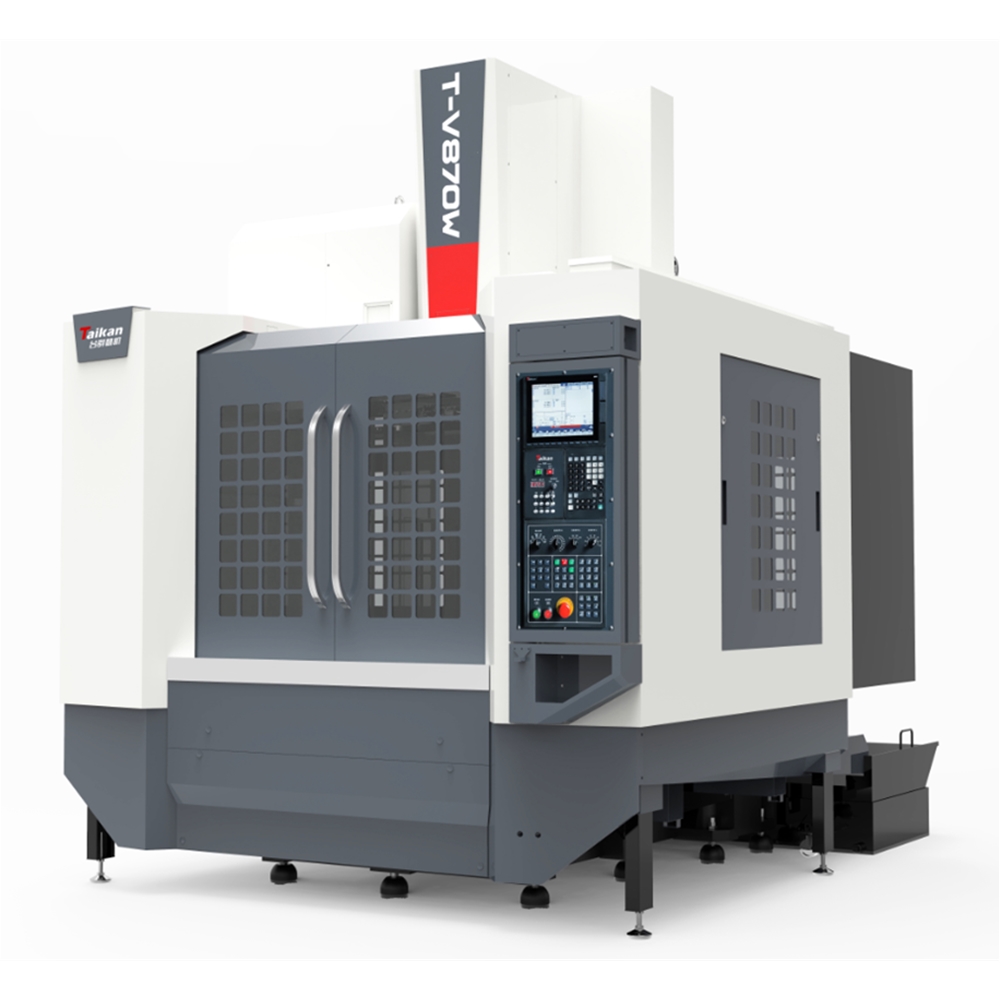

T-V870W线轨型立式加工中心 ，是一台中幼型规格的机床 ，工件在一次装夹后能够自动陆续地实现铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工 ，机床合用于中幼型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的多种类中幼批量加工。该机床选取了高精度的线轨及丝杠 ，机床拥有更好的动态响应性 ，能够实现高快切削 ，低快无膝行 ，在精密零件、5G产品、五金、汽配、医疗器械行业得到宽泛利用。
? 整机结构为定柱式 ，十字滑台结构�；硌∪〕蟛槐涞鬃� ，高刚性的大跨距人字形立柱 ，高快切削不震荡不变形。
? 基础大件均选取树脂砂造型、高强度铸铁资料铸造而成 ，使机床得到高刚性和不变的精度。
? 三轴导轨选取滚柱线轨承载 ，高刚性 ，低摩擦 ，低噪音。
? C3级丝杆 ，带预拉结构 ，解除部门热延长 ，丝杆轴承选取自光滑 ，耽搁轴承寿命。
? 刀库选取亚游集团ag8的24把刀臂式刀库 ，质量靠得住 ，机能不变。
? 主轴选取亚游集团ag8的高快主轴单元 ，配BT40-12000r/min直联头 ，主轴前端选取迷宫设计 ，并带气幕�；ぶ澳� ，预防切削液进入主轴轴承。
? 配置容积式及强造光滑油系统 ，保障全机床各活动部件光滑优良。
? 机床排屑标配两侧斜坡后冲水排屑 ，水箱后置设计 ，自动化 ，人道化 ，率。双层水箱过滤系统结构 ，为工件加工提供优良的切削液。
? 建设高机能三菱M80B数控系统 ，保障了机床节造的不变性 ，也保障了用户要求的数控加工职能和辅助职能。
利用领域
APPLICATION AREA
专为汽车轮毂高品质、加工而研发设计 ，宽泛利用于铸造和铸造轮毂的加工出产 ，可满足26寸以内的汽车轮毂的高品质、加工。在当前飞快发展的中国汽车工衣凤 ，为有志于投身汽车零部件加工的客户们创造财富。
产品参数
PRODUCT PARAMETERS
|
名 称 |
单 位 |
参 数 |
备 注 |
||
|
行程领域 |
工作台行程(X轴) |
mm |
850 |
|
|
|
滑鞍行程(Y轴) |
mm |
720 |
|
||
|
主轴箱行程(Z轴) |
mm |
650 |
|
||
|
主轴端面到工作台面距离 |
mm |
200～850 |
|
||
|
主轴中心至立柱导轨面距离 |
mm |
778 |
|
||
|
工作台 |
工作台尺寸 |
mm |
1000*650 |
|
|
|
工作台承沉 |
Kg |
500 |
|
||
|
T型槽(槽数-槽宽*间距) |
mm |
5-18×125 |
|
||
|
主轴 |
电机功率(额定/短时） |
kw |
7.5/11 |
|
|
|
电机扭矩(额定/短时） |
N.m |
35.8/95.5 |
|
||
|
转快领域 |
r/min |
50~12000（直联） |
|
||
|
主轴直径 |
mm |
φ150 |
|
||
|
刀柄规格 |
/ |
BT40 |
|
||
|
拉钉规格 |
/ |
P40T-I（MAS403） |
|
||
|
导轨 |
X轴 |
mm |
2-45滚柱 |
|
|
|
Y轴 |
mm |
2-45滚柱 |
|
||
|
Z轴 |
mm |
2-45滚柱 |
|
||
|
驱动 |
丝杠X/Y/Z |
mm |
4012/4012/4010 |
|
|
|
电机功率X/Y/Z |
kw |
2.0/2.0/3.0 |
|
||
|
快率 |
切削进给快率领域 |
mm/min |
1-10000 |
|
|
|
X、Y、Z轴快移快率 |
m/min |
36/36/30 |
|
||
|
机床精度 |
定位精度（X/Y/Z） |
mm |
0.01 |
GB/T18400.4 （全行程） |
|
|
沉复定位精度（X/Y/Z） |
mm |
0.007 |
|||
|
刀库 |
刀库容量 |
把 |
24 |
|
|
|
刀具沉量 |
kg |
7 |
|
||
|
刀具长度 |
mm |
250 |
|
||
|
直径(满刀/邻空刀) |
mm |
Φ75/Φ150 |
|
||
|
其它 |
数控系统 |
/ |
三菱M80B |
|
|
|
气源 |
流量 |
L/min |
≥280（ANR) |
|
|
|
气压 |
MPa |
0.6~0.8 |
|
||
|
设备容量 |
KVA |
20 |
|
||
|
冷却箱容积 |
L |
300 |
|
||
|
机床表观尺寸 |
mm |
2420x3400x3200 |
对应X*Y*Z轴 |
||
|
主机沉量(约) |
Kg |
6100 |
|
||
备注：以上所有图片仅供参考 ，以现实交付为准；本公司产品不休改进 ，上述资料若有调换 ，恕不另行通知。
